产品描述 PRODUCT DESCRIPTION

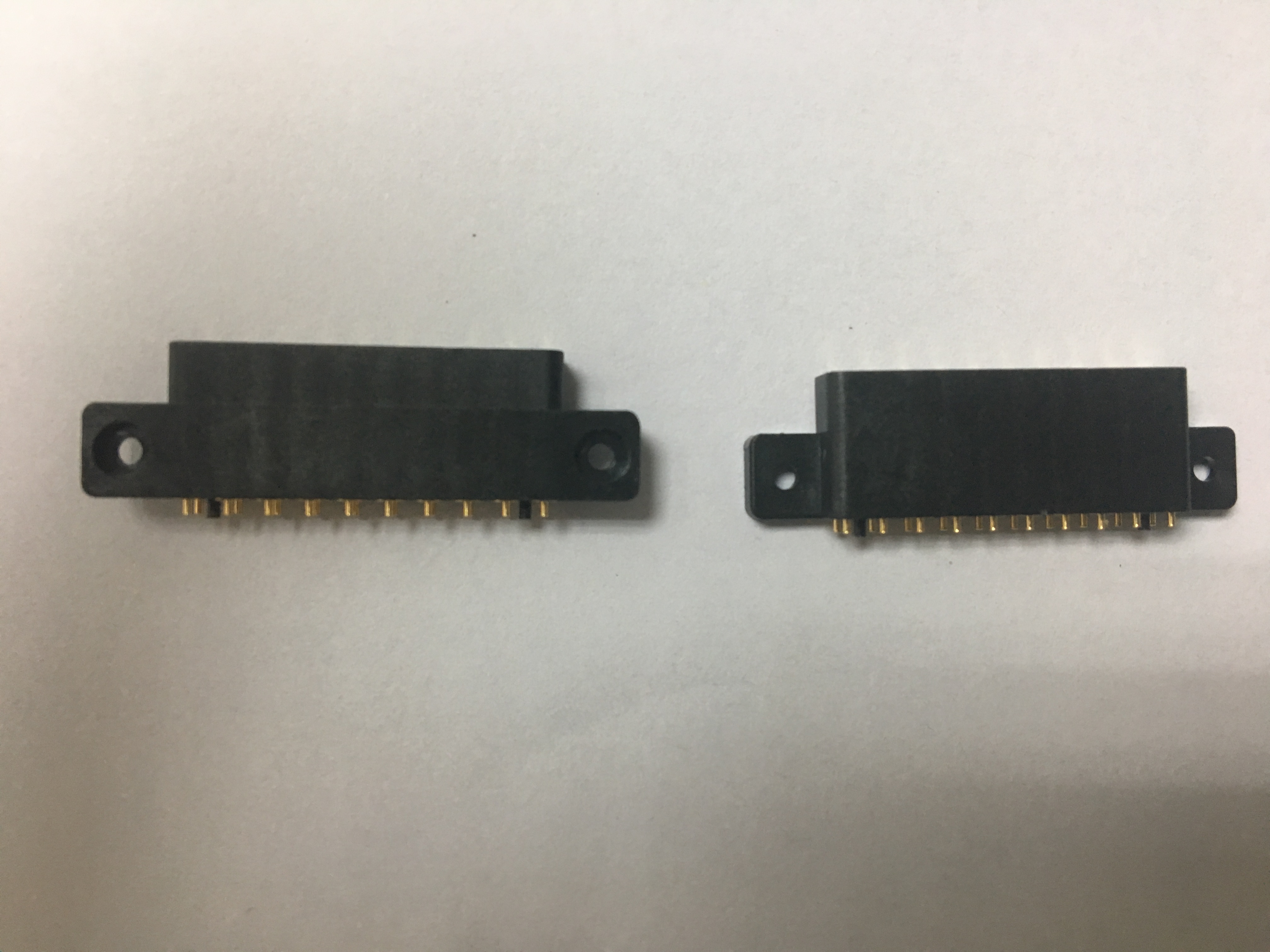

Pogo Pin连接器、电池连接器，顶针连接器 或 弹簧针连接器 等
基本参数 BASIC PARAMETERS
材质 Material
|
|
针头 Plunger
|
黄铜 Brass
|
针管 Tube
|
黄铜 Brass
|
弹簧 Spring
|
无
|
绝缘体Housing
|
耐高温塑料High Temp. Thermal Plastics
|
镀层 Plating Finish
|
|
|
|
Pin
|
0.1um Hard Gold over Nickel underplate
|
机械性能 Mechanical Performance
|
|
|
|
|
电性能 Electrical Performance
|
电阻 LLCR
|
30mOhm Max. (动态电阻 Dynamic LLCR)
|
额定电流 Current Rating
|
2.0A continuous， Peak3.0A
(可设计更大电流 Depend on design)
|
尺寸选型 DIMENSION
尺寸咨询工作人员
请您把尺寸要求告诉我们，特别是应用的工作高度 尺寸的范围， 我们就会推荐合适的产品。
产品其它规范 PRODUCT SPECIFICATION
电性能 ELECTRICAL CHARACTERISTICS
工作电压 Voltage: 36VDC Max. or 150 VDC/100 VRMS
额定电流测试（Temperature Rise VS Current Rating) 30°C Max.
绝缘电阻Insulation Resistance 1000 M ohm Min. at 500 VDC
耐压Dielectric Withstanding Voltage 500VAC 1 minute between adjacent contact
电容 Capacitance between two adjacent contacts 1 pF Max.
环境性能 ENVIRONMENTAL CHARACTERISTICS
工作温度范围Operating Temp. -40°C to +85 °C
储存温度范围Storage Temp. -40°C to +85 °C
可焊性Solderability solder coverage area Min.95%
盐雾腐蚀试验Salt Spray Corrosion 48-96 Hours
耐焊锡热Resistance to Solder heat 2 Cycles Reflow@ Peak 260 °C 20S
高湿测试（Humidity） 96 hours @ 93% R.H. 40 °C
高温测试（Temperature Life） 105°C 96hrs
环境保护ENVIRONMENT PROTECTION
符合RoHS要求 Conformed to RoHS directive
符合REACH要求 Conformed to REACH
